TOP 10 Solar Zellen Produzenten 2018 – Schaltung von Modulen oder Zellen berechnen

Wir haben eine Gruppe von vier Unternehmen (JA Solar, Trina Solar, JinkoSolar und Canadian Solar), die als global anerkannte Hersteller von integrierten Zellen / Modulmodulen angesehen werden können, die alle Multi GW(1000 MW siehe den Einheiten Jongeleur…) Zellen produzieren Anlagen in Südostasien, wobei die inländischen chinesischen Drittanbieter beispielsweise von Tongwei und Aiko versorgt werden.

JA Solar und JinkoSolar haben sich als Hersteller von p-Mono-PERC-Zellen weitgehend neu positioniert, Trina Solar ist gerade dabei, die Veränderung zu vollziehen. Canadian Solar ist nach wie vor eine Art Multi Anbieter.

LONGi Solar ist auch in unserer Top-10-Liste in vielerlei Hinsicht einzigartig, vor allem in Bezug auf die gesamte Wertschöpfungskette (Ingot zu Modul), insbesondere aber hinsichtlich des Umfangs und der Positionierung seines Ingot-Pulling-Geschäfts in China.

Der einzige Dünnschicht Hersteller in diesem Ranking First Solar hat 2018 beeindruckend seinen Wirkungsgrad in der Massenproduktion verbessert.

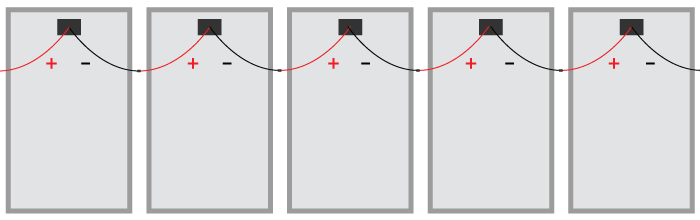

Die Verbindung von Modulen geschieht üblicherweise in Serie. In diesem Fall werden die Negativen Kabel vom Modul mit den positiven Kabel vom nächsten Modul verbunden.

Das Verbinden von Photovoltaik Modulen (Rückseite) in Serie, erhöht die Spannung – Volt wird mehr, aber die Stärke(A) bleibt gleich

 Module in Serie verbinden

System Stärke(A) von einem Modul:

System Spannung(V) von einem Modul:

Anzahl der Module



Zum Beispiel

sp-x22-370-ds-en-ltr-mc4comp-527787_0: Elektrische Daten
Nominal Power (Pnom): 370 W
Power Tolerance: +5/0%
Panel Efficiency 22.7%
Rated Voltage (Vmpp): 59.1 V
Rated Current (Impp): 6.26 A
Open-Circuit Voltage (Voc) 69.5 V
Short-Circuit Current (Isc) 6.66 A
Max. System Voltage 600 V UL & 1000 V IEC
Maximum Series Fuse 15 A
Power Temp Coef. −0.29% / o C
Voltage Temp Coef. −167.4 mV / o C
Current Temp Coef. 2.9 mA / o C
STP30-60-DEN1834-V13web
MPP voltage range 175 V to 800 V
Min. input voltage / initial input voltage 150 V
Max. input current input: 12 A

Die parallele Verbindung von Modulen macht es möglich die Stärke(A) zu erhöhen, während die Spannung(V) gleich bleibt

Die parallele Verbindung von Modulen macht es möglich die Stärke(A) zu erhöhen, während die Spannung(V) gleich bleibt

Module oder Zellen parallel schalten

Beim parallel Schalten von Modulen, wird der eine positive Pol mit dem anderen positiven Pol verbunden und negativ zu negativ. The Stärke(A) von den einzelnen Modulen addiert sich so während die Spannung gleich der individuellen Modul Spannung bleibt. Generell sollten Module nur mit der gleichen Spannung verbunden werden.

Ampere eines Moduls:

Volt eines Moduls:

Anzahl der Module:



Reihenschaltung Serienschaltung Parallelschaltung von Batteriezellen online Rechner

Bei der Reihen oder Serienschaltung von Batterien summiert sich die Spannung, die Speicherkapazität bleibt hingegen gleich.

 Batterien in Reihe oder Serie geschaltet

Verschaltung von beliebig vielen Solarbatterien erfolgt in der Regel als Reihenschaltung. Dabei wir der Minuspol der einen Batterie mit dem Pluspol der anderen Batterie verbunden, sodass alle Batterien vom gleichen Strom durchflossen werden. Die sich bildende Gesamtspannung ist dann die Summe der Teilspannungen. Die Reihenschaltung von Batterien wird häufig auch als Hintereinanderschaltung bezeichnet
System Ah vom Batterie System(0.8 für 800 mAh)

System Volt vom Batterie System:

Anzahl der Batterien



Die Parallelschaltung von Batterien ermöglicht es, die Kapazität unter Beibehaltung der gleichen Spannung individuell zu erhöhen

Batterien oder Zellen Parallel schalten

Parallelschaltung von Akkus wird der Pluspol mit dem Pluspol und der Minuspol mit dem Minuspol miteinander verbunden. Die Ladekapazität (Ah) der einzelnen Batterien summiert sich dann während die Gesamtspannung der Spannung der Einzelbatterien entspricht. Grundsätzlich gilt, dass nur Batterien gleicher Spannung und Säuredichte mit gleichem Ladezustand parallel zusammengeschaltet werden sollten und auch Leitungsquerschnitte und Leitungslängen genau gleich sein sollten
Batterie Ah pro Batterie(0.8 für 800 mAh)

System Volt vom Batterie System:

Anzahl der Batterien
